濟源礦用電器有限公司長期同國內個高等院校、科研院所聯合。以不斷提升煤礦設備技術為己任，銘記“高新科技是企業生命力”的信念。公司已形成自主創新的核心技術體系，目前公司擁有幾十項**技術，主要生產礦用傳感器、煤礦防爆開關保護器、各類防爆電器、防爆變頻器等產品，每年還將推出1~2項高科技新產品.

我們的產品以先進的技術、完善的功能、可靠的質量、**的服務，在全國各大礦區得到用戶的廣泛好評。

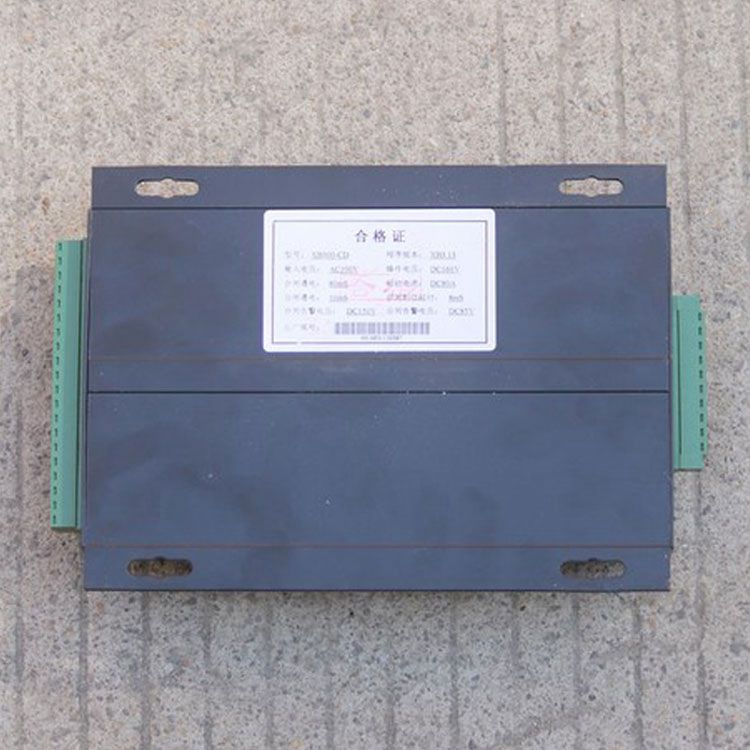

濟源礦用XB300-CD礦用永磁開關控制器(單線驅)主要技術指標

1. 信號制式

1) 模擬量

a) 200 Hz～1000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.3 ms；

b) 1200 Hz～2000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.15 ms。

2) 開關量

a) 1 mA/5 mA。電流小于0.1mA，表示斷線狀態；電流大于0.8 mA且小于1.2 mA時表示為停狀態；電流大于4 mA且小于6 mA時表示為開狀態。

b) 4mA/20 mA。電流小于0.4mA，表示斷線狀態；電流大于3.2 mA且小于4.8mA時表示為停狀態；電流大于16 mA且小于24mA時表示為開狀態。

3) 控制量

電平型信號：輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V。

4) 累計量

輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正、負脈沖寬度不應小于0.3 ms，正、負脈沖的轉換時間不大于5 ms。

濟源礦用XB300-CD礦用永磁開關控制器(單線驅)2. 大監控容量

1) 信號采集輸入口

a) 模擬量信號/開關量信號輸入口(通過中心站軟件設置可以互相轉換)：16路

b) 累計量信號輸入口：1路

2) 斷電控制輸出口:8路

3) 通訊端口

a) RS-485通訊口： 2路

b) 以太網口（可選）： 1路

3. 控制執行時間

分站甲烷超限斷電及甲烷風電閉鎖的控制執行時間：≤2 s。

濟源礦用XB300-CD礦用永磁開關控制器(單線驅)永磁機構控制裝置大傳輸距離

1) 分站到傳感器的大傳輸距離不小于2 km；

2) 分站到控制執行器的大傳輸距離不小于2 km；

3) 分站至傳輸接口之間的大傳輸距離不小于10 km；

4) 分站到礦用網絡交換機采用RS485傳輸方式的大傳輸距離不小于5 km。

5. 傳輸性能

1) 分站與礦用網絡交換機的傳輸：

a) 傳輸方式（一）：

? 通訊口數量：1路；

? 傳輸方式：以太網；

? 傳輸速率：10 Mbps/100 Mbps自適應；

? 大傳輸距離≤100 m(使用MHYVP 2×4電纜，單芯截面積不小于1.5 mm2)；

? 傳輸信號工作電壓直流峰峰值：≤5 V。

濟源礦用XB300-CD礦用永磁開關控制器(單線驅)永磁機構控制裝置傳輸方式（二）：

? 通訊口數量：1路；

? 傳輸方式：RS485；

? 傳輸速率：2400 bps；

? 大傳輸距離不小于5 km

? 傳輸信號工作電壓直流峰峰值：≤15.0 VP-P；
